CODA Audio
LINUS T-RACK
CODA Audio прагне надавати повні рішення, які дозволяють просту установку, інтеграцію та роботу аудіосистем CODA. LINUS T-RACK є важливою частиною! T-RACK містить три підсилювачі LINUS14D в ефективному дорожному опакуванні. Цей стандарт заводського виготовлення включає розподіл потужності, що перемикається, встановлениE ззаду інфраструктуру, що амортизує, і готове до польоту інтегроване такелажне обладнання, що дозволяє використовувати його практично в будь-якому місці. Спрощене підключення T-RACK, встановлене на передній панелі, і легке розширення спрощують використання.
Технічні характеристики:
3x LINUS14D
1x з’єднувальна панель PAN-T
1x блок розподілу живлення PDU-T
1x корпус з інтегрованим такелажним обладнанням (2-точковим), системою підвіски з амортизаційним кріпленням, розсувними дверима на передній і задній стороні, захисною решіткою на задній стороні

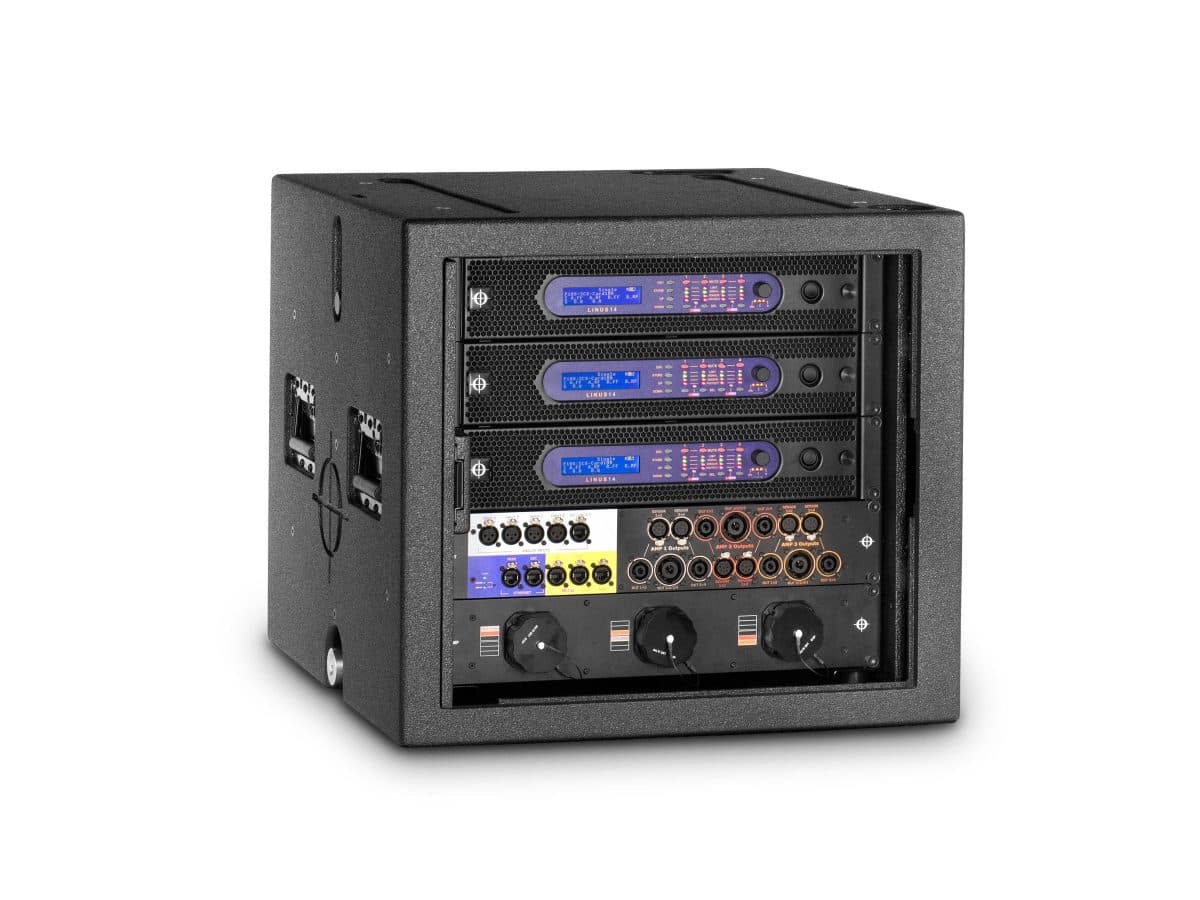

З’єднувальна панель лицьова ПАН-Т
З’єднувальна панель із живленням, включаючи два комутатори Ethernet (один для Ethernet і один для Dante) та інтегровану кабельну систему
Аналоговий 4x XLR вхід
1x etherCON® аналоговий вхід/з’єднання
LINET (AES/EBU) 1x etherCON® вхід (8x каналів сигналу)
1 вихід etherCON® (8 каналів сигналу)
Dante 1x etherCON®
Пульт дистанційного керування 1 вхід etherCON®
1x вихід etherCON®
Заглиблена кнопка для вибору вхідного сигналу AES через Ethernet
Активовано AES через Ethernet (синій світлодіод): передача дистанційного керування вкл. Увімкнено 4 канали сигналу LINET (AES/EBU) на роз’ємах etherCON®, позначених ETHERNET. PRIM = вхід / SEC = посилання
LINET активований (помаранчевий світлодіод): сигнал LINET і роз’єми дистанційного керування розділені
Виводить 6x Neutrik NL4 speakON®
3x Neutrik NL8 speakON®
Вихідну секцію можна розширити за допомогою панелі з’єднання PAN-MP Multipin
3x LKS 19 (8x вихідних каналів на роз’єм для двох комбінованих LINUS T-RACKS)
З’єднання для керування сенсором 6x XLR5
Додатково PAN-MP
Вихідну секцію можна розширити за допомогою панелі з’єднання PAN-MP Multipin
3x LKS 19 (8x вихідних каналів на роз’єм для двох комбінованих LINUS T-RACKS)

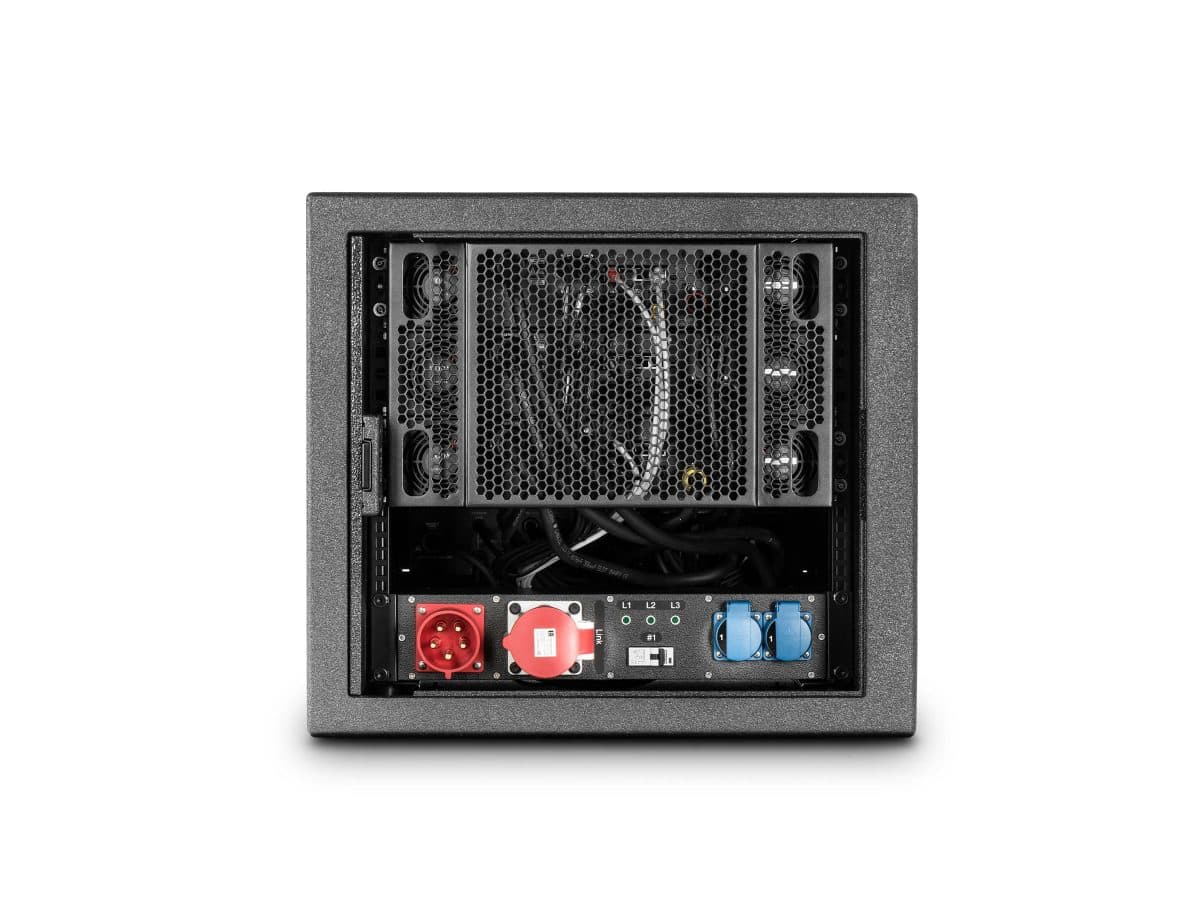

Блок розподілу живлення задня сторона PDU-T
Блок розподілу живлення з інтегрованою кабельною системою для підсилювачів і сполучною панеллю, що експлуатується в ЄС
AC вхід CEE 32A 230/400V/5P
AC link CEE 32A /400V/5P
Розетка Schuko типу F 16A, захищена автоматичним вимикачем C16 (включаючи PAN-T)
Додатковий блок розподілу живлення для роботи в ЄС і США PDU-T INT
Блок розподілу живлення з інтегрованою кабельною системою для підсилювачів і сполучною панеллю, що експлуатується в ЄС і США
Вхід змінного струму ЄС: CEE 32A 230/400V/5P
США: L21-30 120/208 В
Вхід живлення перемикається на задній стороні блоку розподілу електроенергії
AC link CEE 32A/400V/5P
ЄС: Розетка типу F 16A Schuko
США: жіноча розетка 5-15
Обидва захищені автоматичним вимикачем 10A/1P (включаючи PAN-T)
Розміри (ШxВxГ) 607 x 547,4 x 650 мм / 23,9” x 21,55” x 25,59”
Доставка дим. (ШxВxГ) 627 x 567,4 x 670 мм (0,238 м³) / 24,69” x 22,34” x 26,38”
Вага нетто 93 кг / 205,03 фунтів.
Вага транспортування 96 кг / 211,64 фунтів.
Об’єм = 0,238 м³ / 8,405 фут³
