Як обрати світловий пульт: DMX-юніверси, параметри, програмування та мережевий процесинг
Коротка відповідь
Вибір світлового пульта залежить від парадигми програмування (трекінг проти cue-only), необхідного обсягу DMX-параметрів та специфіки майданчика. Театральне середовище часто віддає перевагу системам із вираженою логікою трекінгу (ETC Eos), тоді як живі тури та концертні майданчики вимагають швидкого баскінгу, гнучких виконавчих елементів (executors) та потужних генераторів ефектів (ChamSys MagicQ MQ500M Stadium, MA Lighting). Вибір варто робити на основі реальних потреб у юніверсах, переваг апаратного інтерфейсу (моторизовані фейдери, енкодери) та наявності кваліфікованих операторів у вашому регіоні.
Огляд
Світловий пульт є центральним вузлом управління будь-якого продакшену. Цей посібник аналізує архітектуру програмного та апаратного забезпечення, розкриваючи, як розрахунок юніверсів, механізми відтворення, мережеві протоколи та ергономіка інтерфейсу визначають вибір консолі для театру, туру, телебачення чи стаціонарної інсталяції.
Для кого ця стаття
- •Художники по світлу, які формують специфікації для майбутніх турів та проектів.
- •Технічні директори, які модернізують інфраструктуру майданчиків.
- •Прокатні компанії, що оцінюють окупність інвестицій у нові консолі управління.
- •Системні інтегратори, які проектують мережі управління для залів, студій та церков.
Що ви дізнаєтесь
- •Критичну різницю між логікою програмного забезпечення трекінгу та cue-only без спрощень.
- •Точний математичний розрахунок DMX-юніверсів на основі DMX footprint приладів.
- •Механіку роботи протоколів Art-Net, sACN (приоритети, мультикаст, адресація юніверсів) та конвертацію в DMX-нодах.
- •Чому екосистема навчання операторів та сервіс мають вирішальне значення під час вибору бренду.
Вступ
Типовий приклад з практики: майданчик купує потужну світлову консоль із кількома сенсорними дисплеями для простору корпоративних заходів на 300 місць. Через пів року пульт здебільшого простоює, оскільки місцеві оператори-фрілансери не знають синтаксису системи, а сама консоль займає занадто багато місця в FOH-зоні. Купівля світлового пульта — це не гонитва за найвищими цифрами в специфікації; це підбір філософії софту, апаратного інтерфейсу та кількості параметрів під точний робочий процес конкретного майданчика. Правильно підібраний пульт прискорює програмування; невідповідний — створює постійні затримки.
Категорії пультів
Системи на базі ПК (PC/Mac)
Програмні комплекси, що працюють на персональному комп'ютері у парі з USB-крилом (MagicQ Compact Wing або мережевим нодом.
- •Ємність: Від 1 до 64 юніверсів (залежно від софту, ліцензії та апаратної конфігурації, наприклад, ChamSys MagicQ Mini Connect.
- •Застосування: Невеликі клуби, корпоративні майданчики, базове архітектурне освітлення, мобільні сетапи.
Пульти середнього класу
Інтегровані консолі з власною операційною системою, вбудованим процесингом та сенсорними екранами.
- •Ємність: Від 4 до 48+ юніверсів (наприклад, ChamSys MagicQ MQ70 Compact.
- •Застосування: Театри середнього розміру, регіональні прокатні компанії, будинки культури, церкви.
Професійні турові та стадіонні консолі
Флагманські системи з кількома дисплеями, моторизованими фейдерами та масштабованою мережевою архітектурою.
- •Ємність: Від 64 до 256+ юніверсів напряму або через зовнішні мережеві ноди (наприклад, ChamSys MagicQ MQ500M Stadium.
- •Застосування: Аренні тури, масштабні фестивали, складні телевізійні трансляції та шоу.
Парадигми програмування: Програмне ядро
Найсуттєвіша відмінність між пультами полягає у принципах обробки даних їхнім програмним ядром.
Трекінг (Tracking) проти Cue-Only
- •Трекінг: режим обробки змін у cue list, при якому записані значення можуть продовжувати діяти в наступних к'ю до поява нової інструкції або іншої умови, визначеної логікою конкретної системи. У різних консолях реалізація tracking відрізняється (наприклад, ETC Eos, MA Lighting, ChamSys MagicQ MQ500M. Режим дозволяє швидко робити масштабні редагування всієї послідовності дій, але вимагає чіткого розуміння структури даних.
- •Cue-Only: Режим запису чи редагування, при якому внесені зміни локалізуються виключно в межах конкретного к'ю (з автоматичним відновленням попередніх значень у наступних сценаріях), щоб запобігти каскадному трекінгу змін далі по cue list. Cue Only може бути зручнішим у робочих процесах, де програміст прагне локалізувати зміни конкретним к'ю, тоді як трекінг значно спрощує масове редагування всієї послідовності.
Пресети та палітри у списках к'ю (Cuelists)
У більшості професійних систем важливу роль відіграють Палітри, Пресети або аналогічні механізми повторного використання значень. Замість збереження жорстких значень DMX, к'ю містять посилання на пресети (наприклад, "Позиція Соліста" або "Червоний Залив"). Якщо позиція або відтінок змінюються, достатньо оновити один пресет — і зміни автоматично застосуються до всіх залежних к'ю в шоу.
Ключові можливості програмного забезпечення
Генератор ефектів (FX Engine)
Потужний FX-генератор дозволяє створювати складні математичні хвилі інтенсивності, колірні чейзи та просторові фігури без прописування кожного кроку вручну. Важливо, щоб генератор підтримував гнучке маніпулювання фазами, зміщеннями (offsets) та груповими структуризаціями.
Піксель-мапінг

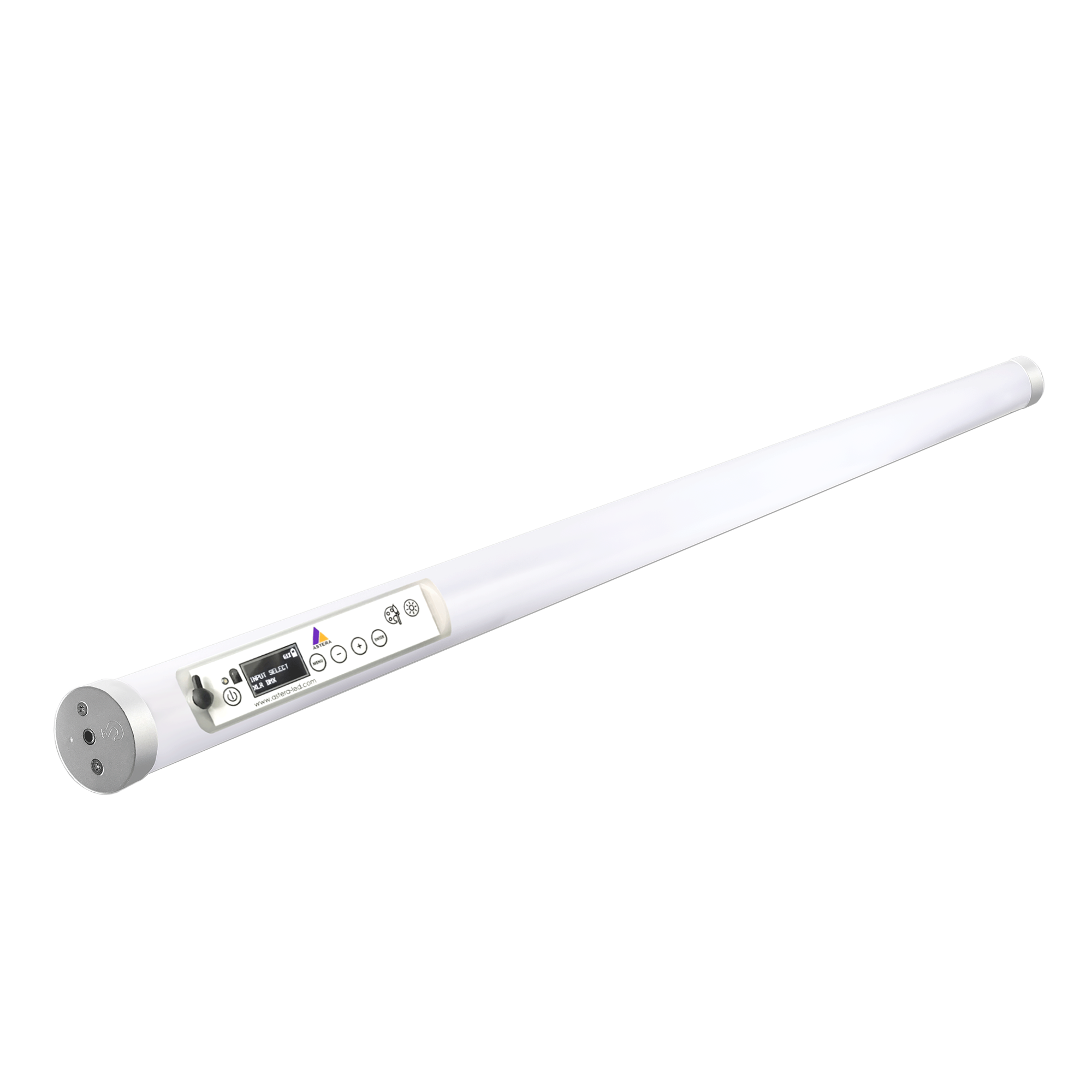

Сучасні комплекси містять велику кількість піксельних світлодіодних приладів (наприклад, Astera Titan Tube. Якщо піксель-мапінг є частиною робочого процесу, варто перевірити, чи може консоль виконувати необхідний рівень обробки 2D-контенту самостійно або потребує окремого media server / pixel processor.
Інтеграція з візуалізаторами та відеосистемами
Вбудовані або зовнішні 3D-візуалізатори дозволяють готувати шоу до виїзду на майданчик. Підтримка протоколів на кшталт CITP може спрощувати обмін інформацією про медіаконтент між системами керування та медіасерверами, тоді як NDI використовується для передачі відеопотоків.
Апаратні аспекти: Фізичний інтерфейс
Моторизовані проти мануальних фейдерів
Моторизовані фейдери автоматично займають поточні значення при зміні сторінок відтворення (pages). Це критично для турових і концертних шоу з десятками списків к'ю. Мануальні фейдери вимагають "зчитування" (pickup) поточного рівня перед перехопленням управління, що менш зручно під час прямого ефіру.
Якісні енкодери та органи керування
Якісні енкодери з плавним або тактильним ходом забезпечують точне регулювання Pan/Tilt, колірного синтезу та атрибутів гобо. Зручність регуляторів безпосередньо впливає на швидкість роботи художника по світлу.
Модульність та розширення (Wings)
Можливість додавання додаткових фейдерних крил (наприклад, ChamSys MagicQ MQ500M Stadium Wing або MagicQ Compact Wing дозволяє розширювати фізичну поверхню управління у разі збільшення масштабів проектів.
Мережевий вихід та процесинг
Юніверси проти параметрів
Виробники можуть обмежувати кількість доступних universes на рівні конкретної консолі, ліцензії або процесингового обладнання.
- •Підрахунок параметрів: Деякі системи мають власний підрахунок керованих параметрів. Наприклад, 16-бітний Pan може рахуватися як один логічний параметр, хоча фізично використовує два DMX-канали.
- •Підрахунок юніверсів: Обмеження за жорсткою кількістю DMX-юніверсів (по 512 каналів кожен).
Точний розрахунок потреб DMX
Кількість необхідних DMX-юніверсів визначається не суто кількістю приладів, а сумарною кількістю DMX-каналів (channel footprint), які вони споживають. Один DMX-юніверс містить 512 каналів.
- •Якщо 100 рухомих голів (ROBE LEDBeam 350 працюють у базовому режимі по 20 каналів: 100 × 20 = 2000 каналів → потрібно 4 юніверси (2000 / 512 = 3.90).
- •Якщо ті ж 100 приладів (ROBE FORTE працюють у розширеному режимі по 30 каналів: 100 × 30 = 3000 каналів → потрібно 6 юніверсів.
- •Якщо використовуються 40-канальні профайли: 100 × 40 = 4000 каналів → знадобиться 8 юніверсів.
- •У реальній системі розподіл приладів по юніверсах також залежить від адресації та топології DMX-ліній.
- •Піксельні прилади можуть споживати значно більше DMX-каналів, ніж звичайні moving heads. Перед розрахунком мережі потрібно враховувати конкретний DMX mode кожного приладу (наприклад, для Astera Titan Tube розширені піксельні режими суттєво збільшують вимоги до кількості каналів).
Мережеві протоколи (Art-Net та sACN)
Сучасні інсталяції базуються на DMX over Ethernet.
- •sACN (ANSI E1.31) підтримує механізм джерельного пріоритету (priority) та розсилку через мультикаст (multicast) чи юнікаст (unicast), що робить його зручним для складних систем з кількома консолями.
- •Art-Net використовує адресацію юніверсів через Net/Sub-net/Universe та передає DMX по юнікаст/броадкаст. Окремі версії протоколу також підтримують передавання даних RDM.
Фізична конвертація здійснюється через мережеві ноди (наприклад, DMXking, які приймають Art-Net/sACN по Ethernet та перетворюють їх у фізичні DMX-порти на сцені.
Конектори DMX (5-pin XLR)
ANSI E1.11 визначає 5-pin XLR як стандартний конектор для DMX512-A, хоча 3-pin XLR широко використовується виробниками сценічного обладнання. Якщо консоль має фізичні DMX-виходи, стандартним варіантом є 5-pin XLR, хоча в багатьох сучасних мережевих архітектурах вивід здійснюється через Ethernet (Art-Net/sACN) на зовнішні DMX-ноди.
RDM (Remote Device Management)
RDM корисний для віддаленої конфігурації та діагностики сумісних пристроїв (зміна DMX-адрес, моніторинг температури та помилок), але його підтримка не є обов'язковою для кожної консолі чи будь-якого мережевого сегмента.
Навчання та підтримка екосистеми
Апаратні характеристики втрачають сенс, якщо місцеві оператори не мають досвіду роботи із софтом.
- •Перевіряйте наявність авторизованих навчальних центрів та програм тренінгу.
- •Оцінюйте доступність безкоштовного ПЗ для офлайн-підготовки шоу на ПК.
- •Обирайте бренди з активною професійною спільнотою та доступною технічною підтримкою.
Матриця вибору: Пульти за типами локацій
| Тип локації | Основна вимога | Бажаний стиль пульта | Приклад |
|---|---|---|---|
| Театр | Точний трекінг, таймінги к'ю, тиха робота | Театральний синтаксис / Трекінг | ETC Eos |
| Фестиваль / Тур | Швидкість, гнучкий баскінг, потужні ефекти | Гібрид / Баскінг / Multi-Playback | MagicQ MQ500M Stadium, MA3 |
| Церква / Інсталяція | Простий інтерфейс відтворення для волонтерів | Кнопки екзекуторів / Пресети | ChamSys QuickQ 10 / MQ70 |
| Телебачення | Точність кольору, таймкод, резервування | Трекінг, мережевий бекап | MA3, MagicQ MQ500M |
| Нічний клуб | Швидкий баскінг, реакція на темп | Зручна розкладка відтворення | MagicQ Compact Wing |
Типові помилки
- 1.Оцінка консолі виключно за кількістю дисплеїв. Кількість екранів не компенсує слабку логіку програмного ядра чи обмеження процесингу.
- 2.Ігнорування сукупної вартості володіння (TCO). Консоль вимагає турових кейсів, мережевих комутаторів, DMX-нодів (DMXking та джерел безперебійного живлення (UPS).
- 3.Проектування юніверсів "впритул". Закладайте запас по universes відповідно до прогнозованого розвитку системи. Для прокатних та концертних систем значний запас часто виправданий, тоді як у фіксованих інсталяціях його можна розрахувати точніше.
- 4.Нехтування резервуванням (Backup). У професійних шоу backup-система повинна бути спроєктована заздалегідь. Можливість автоматичного або ручного переходу на резервний контролер залежить від конкретної консолі, програмного забезпечення, протоколу та мережевої конфігурації.
- 5.Некоректні уявлення про безперебійне живлення. Деякі професійні консолі мають вбудований UPS, але зовнішнє резервне живлення може залишатися доцільним залежно від конфігурації системи.
- 6.Спрощена оцінка поведінки DMX-нодів. При втраті сигналу поведінка DMX node залежить від конкретного обладнання та його налаштувань: воно може утримувати останні значення (hold last look), переходити в blackout або використовувати іншу запрограмовану реакцію.
Найкращі практики
- 1.Тестуйте програмне забезпечення перед покупкою. Проведіть практику в офлайн-редакторі. Наприклад, програмне забезпечення ChamSys MagicQ доступне для ПК з широким функціоналом для навчання та підготовки шоу.
- 2.Закладайте окремий бюджет на навчання операторів. Конкретна сума залежить від складності системи та рівня підготовки команди. Для складних систем ART-R рекомендує планувати навчання ще на етапі закупівлі.
- 3.Плануйте мережеву архітектуру заздалегідь. Розраховуйте топологію Art-Net/sACN, вимоги до керованих комутаторів та розташування нодів до остаточного вибору консолі.
- 4.Перевіряйте сценарії резервування під час репетицій. Симулюйте відключення основного джерела під час прогону шоу, перевіряючи поведінку всієї мережі.
- 5.Стандартизуйте парк обладнання. Для прокатних компаній орієнтація на єдину екосистему спрощує технічне обслуговування, взаємозамінність та навчання персоналу.
Рекомендації ART-R
Для задач, де потрібні гнучке busking-програмування, масштабування через Art-Net/sACN та широка екосистема MagicQ, ART-R рекомендує розглянути обладнання ChamSys як один із основних варіантів:

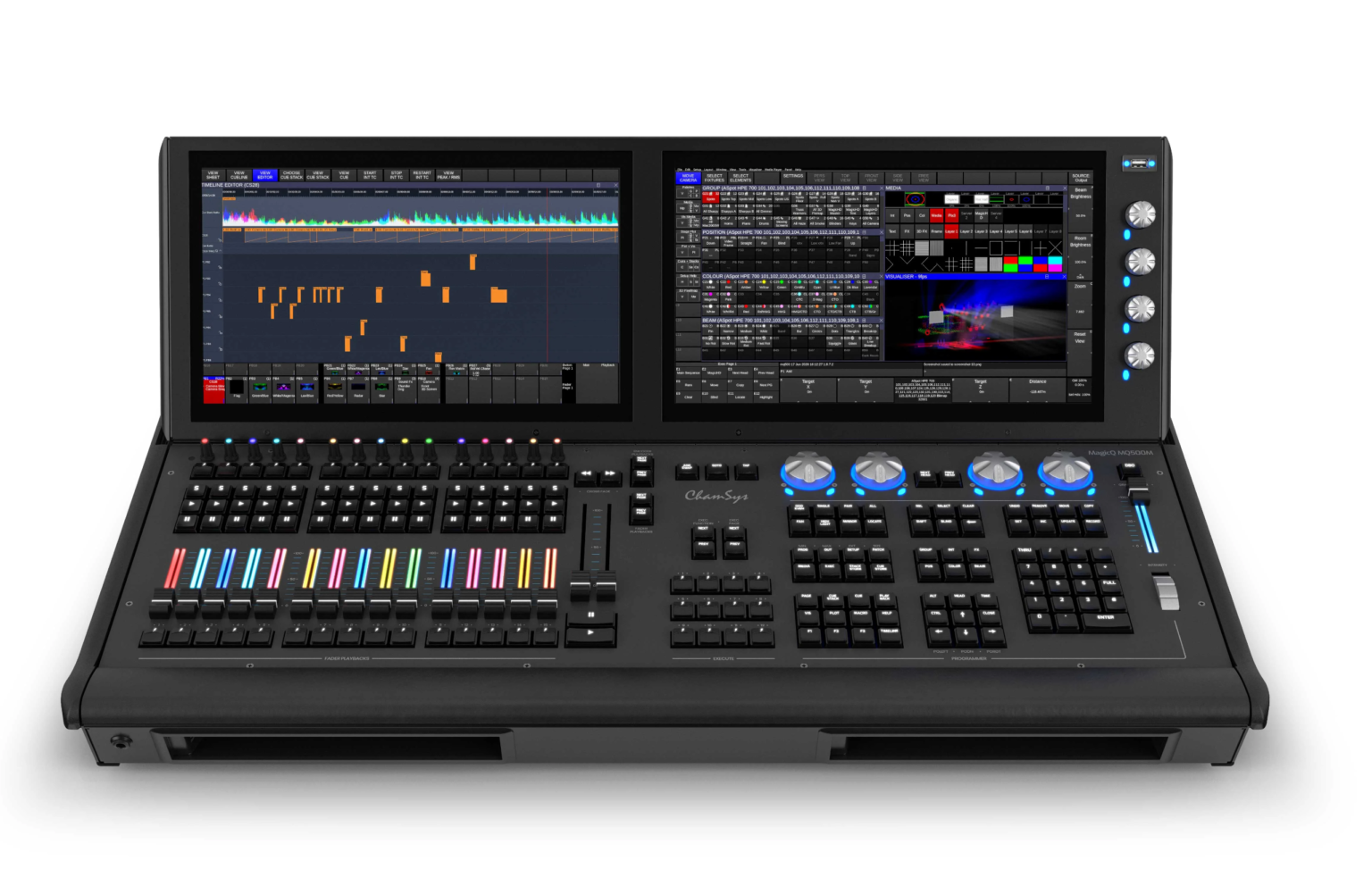

- •Тури та Арени: ChamSys MagicQ MQ500M+ Stadium пропонує прямий вихід до 256 юніверсів, моторизовані фейдери та вбудовану 3D-візуалізацію (MagicVis).

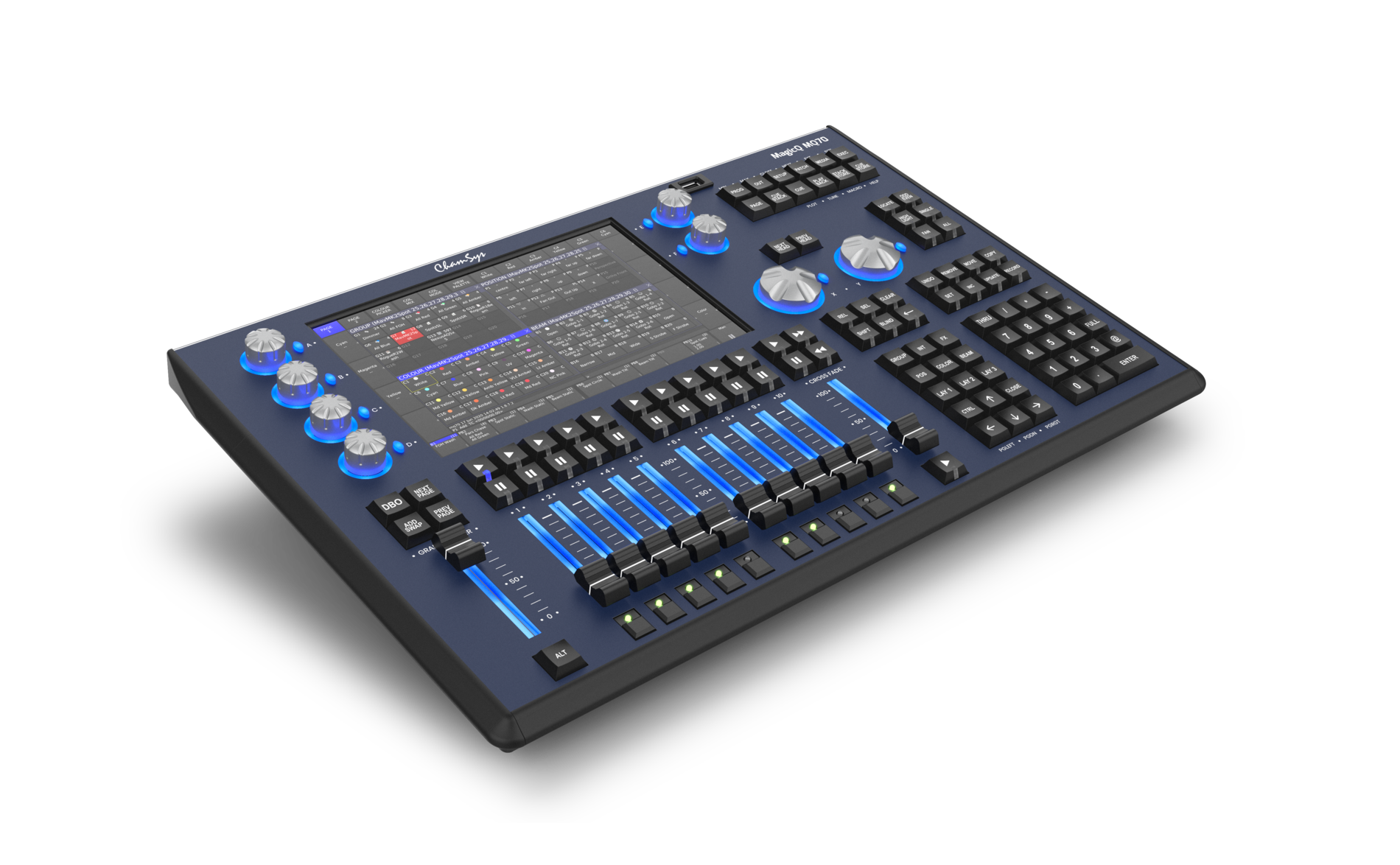

- •Майданчики середнього розміру: ChamSys MagicQ MQ70 Compact має компактний корпус, зручний для мобільних production-сетапів, та нативно обробляє 24 юніверси з можливістю розширення до 48.
- •Компактні та ПК-сетапи: ChamSys MagicQ Compact Wing у поєднанні з ПК чи ноутбуком дає потужний і гнучкий інструмент для професійного програмування.
- •Навчання та сервіс: ART-R проводить тренінги з ChamSys та надає технічну підтримку систем будь-якої складності.
Часті запитання
Чи можу я провести великий концерт на системі освітлення на базі ПК?
За функціональністю програмування комп'ютерна система з крилом на кшталт MagicQ Compact Wing може бути дуже близькою до повноцінної консолі, але конкретні можливості виходу, керування та апаратної інтеграції залежать від підключеного обладнання та режиму ліцензування.
У чому різниця між Art-Net та sACN?
Обидва протоколи передають DMX через IP-мережу. sACN (ANSI E1.31) підтримує механізм priority та multicast/unicast modes, що робить його зручним для систем із кількома джерелами керування та мережевих інсталяціях. Art-Net є широко поширеним протоколом для передачі DMX, окремі версії якого підтримують також RDM.
Чому на консолях використовують 5-піновий DMX?
ANSI E1.11 визначає 5-pin XLR як стандартний конектор для DMX512-A, хоча 3-pin XLR широко використовується виробниками сценічного обладнання.
Чи потрібен пульт із входом для таймкоду SMPTE?
Таймкод необхідний при запуску точних шоу, синхронізованих з аудіотреком або медіасервером. Для живих виступів зазвичай використовують tap-tempo, мануальне відтворення та екзек'ютори.
Чи може пульт ChamSys керувати нодами інших виробників?
Стандартні ноди Art-Net або sACN від сторонніх брендів (наприклад, DMXking зазвичай можуть працювати з консолями, що підтримують відповідний відкритий протокол. Пропрієтарні ноди деяких брендів можуть вимагати рідних консолей.
Що таке RDM і чи обов'язковий він?
RDM (Remote Device Management) дозволяє віддалено налаштовувати прилади по DMX-лінії. Він корисний для конфігурації та діагностики, але його підтримка не є обов'язковою для кожної консолі чи будь-якого мережевого сегмента.
Як розраховується вартість професійної системи керування?
Ціна професійної системи може відрізнятися в рази залежно від класу консолі, кількості universes, апаратного інтерфейсу, ліцензій та додаткового обладнання.
Що ще запитують
Скільки часу потрібно, щоб освоїти професійний світловий пульт?
Для досвідченого оператора базовий patching та playback можна освоїти за кілька днів, тоді як впевнена робота зі складними effects, tracking та network workflows потребує значно більше практики.
Чи можна використовувати мобільні додатки для віддаленого управління?
Багато сучасних професійних систем мають мобільні або веб-інтерфейси для віддаленого керування та фокусування приладів. Наявність і функціональність такого інтерфейсу потрібно перевіряти для конкретної консолі.
Що станеться при втраті мережевого сигналу на DMX-ноді?
При втраті сигналу поведінка DMX node залежить від конкретного обладнання та його налаштувань: воно може утримувати останні значення (hold last look), переходити в blackout або використовувати іншу запрограмовану реакцію.
Пов'язані статті
- •Автономні акумуляторні світлові прилади: батареї, CRMX та мобільне керування
- •Як обрати рухому голову для вашого майданчика
- •Як сформувати специфікацію сценічного обладнання для тендерів та проектів
- •Генеральний підсумковий посібник з інтеграції сценічних технологій ART-R
Пов'язані категорії та бренди
- •Світлове обладнання та системи керування
- •Бренд ChamSys
- •Бренд ROBE
- •Бренд ASTERA
- •Бренд DMXking
- •Кабельна продукція
Глосарій
- •Юніверс (Universe): Єдиний блок із 512 каналів DMX512.
- •Баскінг (Busking): Оперативне управління світловим пультом наживо під час шоу, а не за жорстко запрограмованим сценарієм.
- •Трекінг (Tracking): Метод обробки даних, при якому значення атрибутів зберігаються активними у наступних к'ю до появи нової інструкції.
- •Таймкод (Timecode): часовий сигнал або повідомлення синхронізації, яке дозволяє узгоджувати cue, lighting, audio та media-системи. У професійних системах можуть використовуватися, зокрема, SMPTE/LTC та MTC.
- •Нода (Node): Мережевий пристрій, що перетворює протоколи Ethernet (Art-Net/sACN) у фізичні лінії DMX.
- •Енкодер (Encoder): Поворотний регулятор високої точності для налаштування атрибутів приладів.
- •Палітра/Пресет (Palette/Preset): Збережене базове значення атрибута (позиція, колір, гобо), на яке посилаються к'ю.
- •RDM: Двосторонній протокол віддаленого управління та діагностики пристроїв по DMX-лінії.
Висновок
Вибір світлового пульта вимагає балансу між технічними можливостями софту, мережевою архітектурою та досвідом операторів. Віддавайте пріоритет логіці трекінгу, мережевим протоколам розширення та гнучкості генератора ефектів. Зрештою, найкращий пульт — це той, який відповідає викликам вашого майданчика та підтримується надійною місцевою екосистемою навчання й сервісу.
